一、前言

云平台监控系统是由搭载了云平台服务器端软件的云服务器、搭载了云平台客户端软件的云电脑、以及客户端访问云服务器的网页浏览器、手机APP、等网络组件所构成。

行车云平台监控系统通过物联网获取现场行车设备数据。通过对行车设备运行状态的远程监控，实施设备的远程故障诊断、分析和维护，实现行车设备上控制系统软件的实时更新和升级。

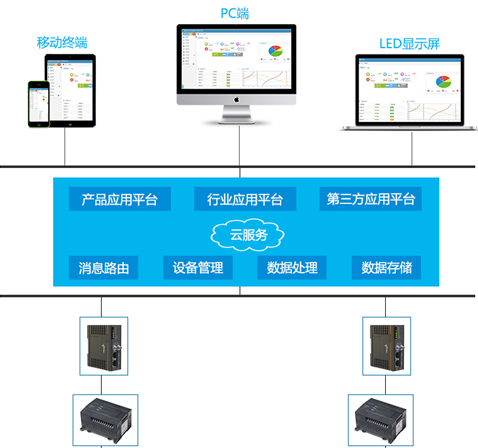

二、系统组成

系统组成

(1)   行车控制PLC系统

   起重机的运行时间、各机构运行时间、主接触器的启动次数、各机构制动器接触器吸合次数、制动片的磨损量、急停次数等数据的采集、统计及运算。

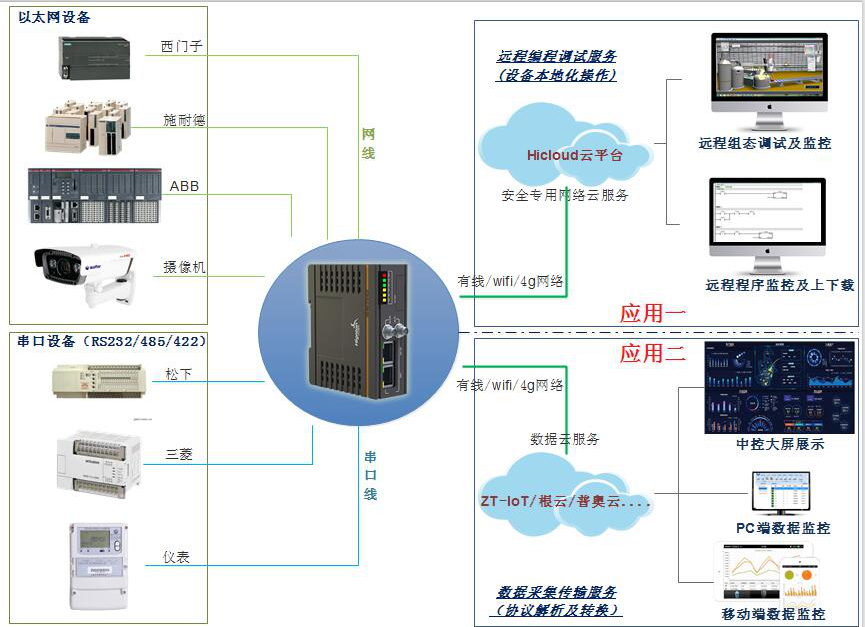

(2)   远程智能网关

   智能网关是一款通讯模块，同时支持WiFi、有线网络、短信和语音等多种通讯方式，并且兼容4G网络，彻底解决传统无线模块不稳定的问题。

一个网关可实现PLC的远程监控，上下载程序，局域网内监控，手机电脑网页浏览等。

智通网关通过和PLC以太网接口互联，模块再接入因特网，即可远程对PLC进行下载、维护和监控。

通过该智能网关可以将系统的各种数据及预警报警信息发送到远程无线终端。

(3)   云平台组态环境

通过云平台组态软件，可以在远程终端上组态起重机监控系统的各种界面来，可以修改预警及报警参数等功能并能实现远程终端监控起重机系统的状态；

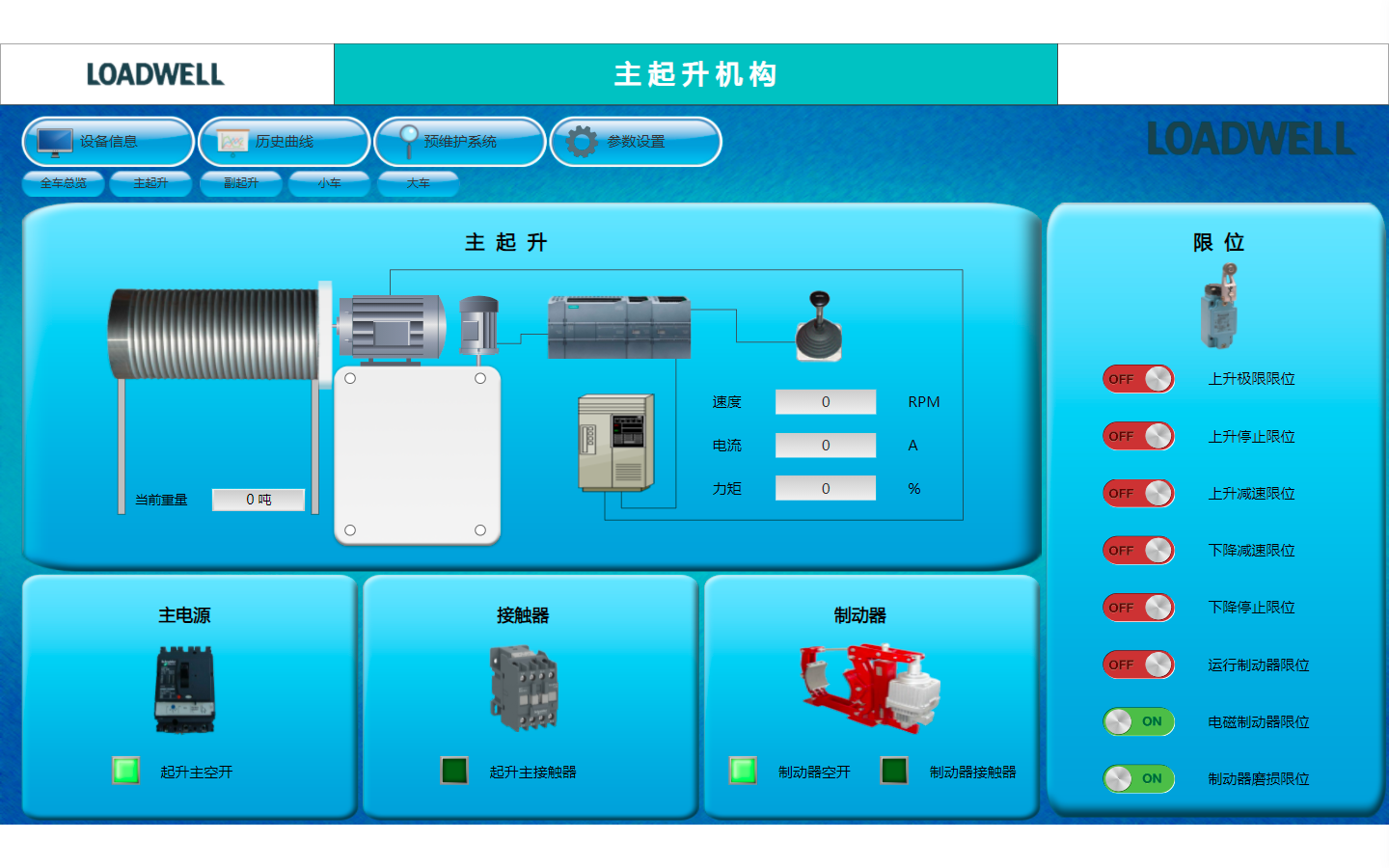

三、行车实时监控平台

1.      系统实时采集现场数据

动画显示监控对象各机构工作状况，模拟各机构运行状态。

2.      故障报警

系统既可以实时反映机构运行的当前故障，又可以自由查询历史故障。

3.      模拟量监视

监视被控对象的实时电压、电流等重要参数

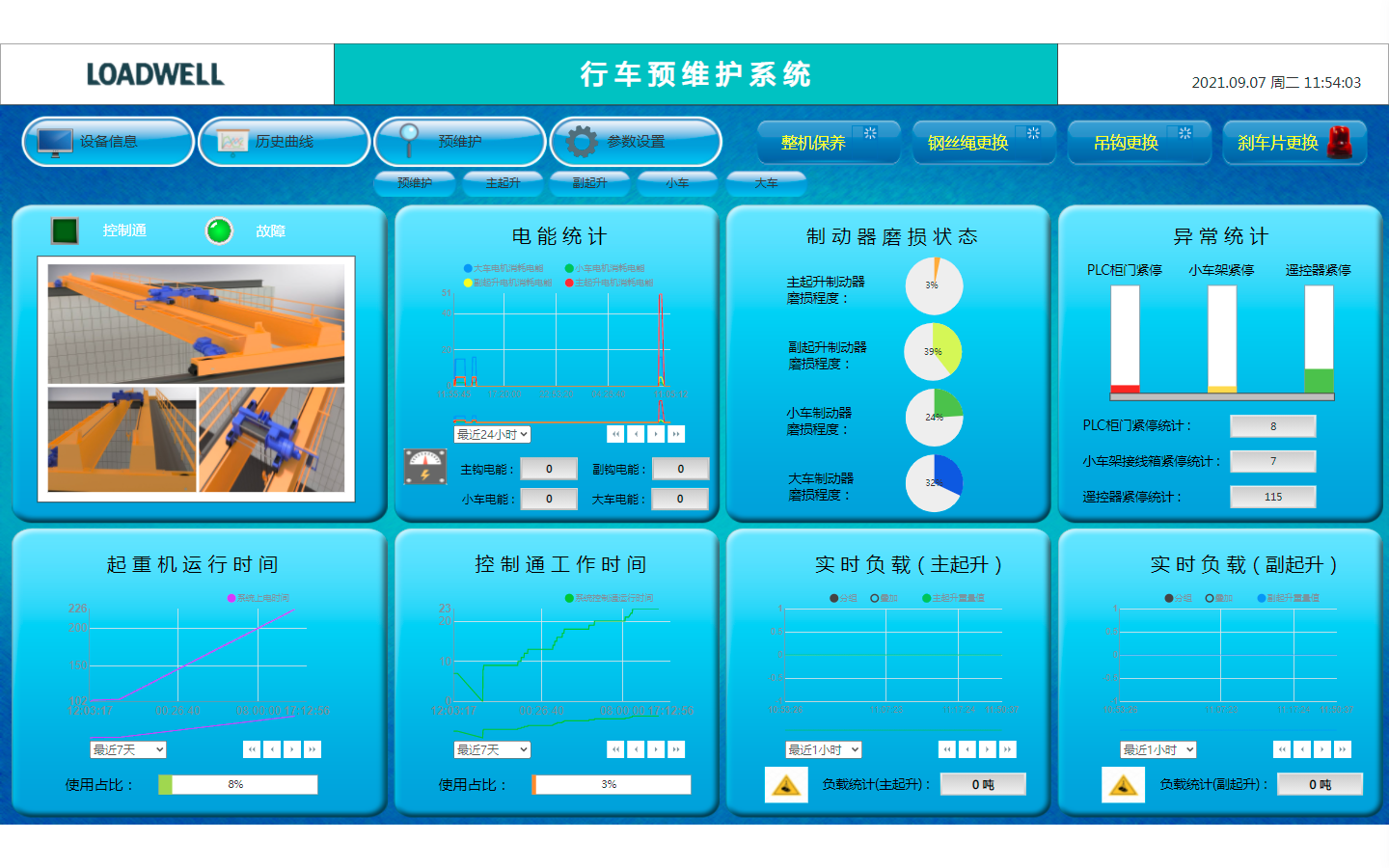

四、行车工作数据统计

1.      对起重机的刹车片磨损量进行实时检测统计；

2.      行车的运行时间统计；

3.      负载统计；

4.      启动次数统计；

5.      急停统计统计；

6.      限位状态统计；

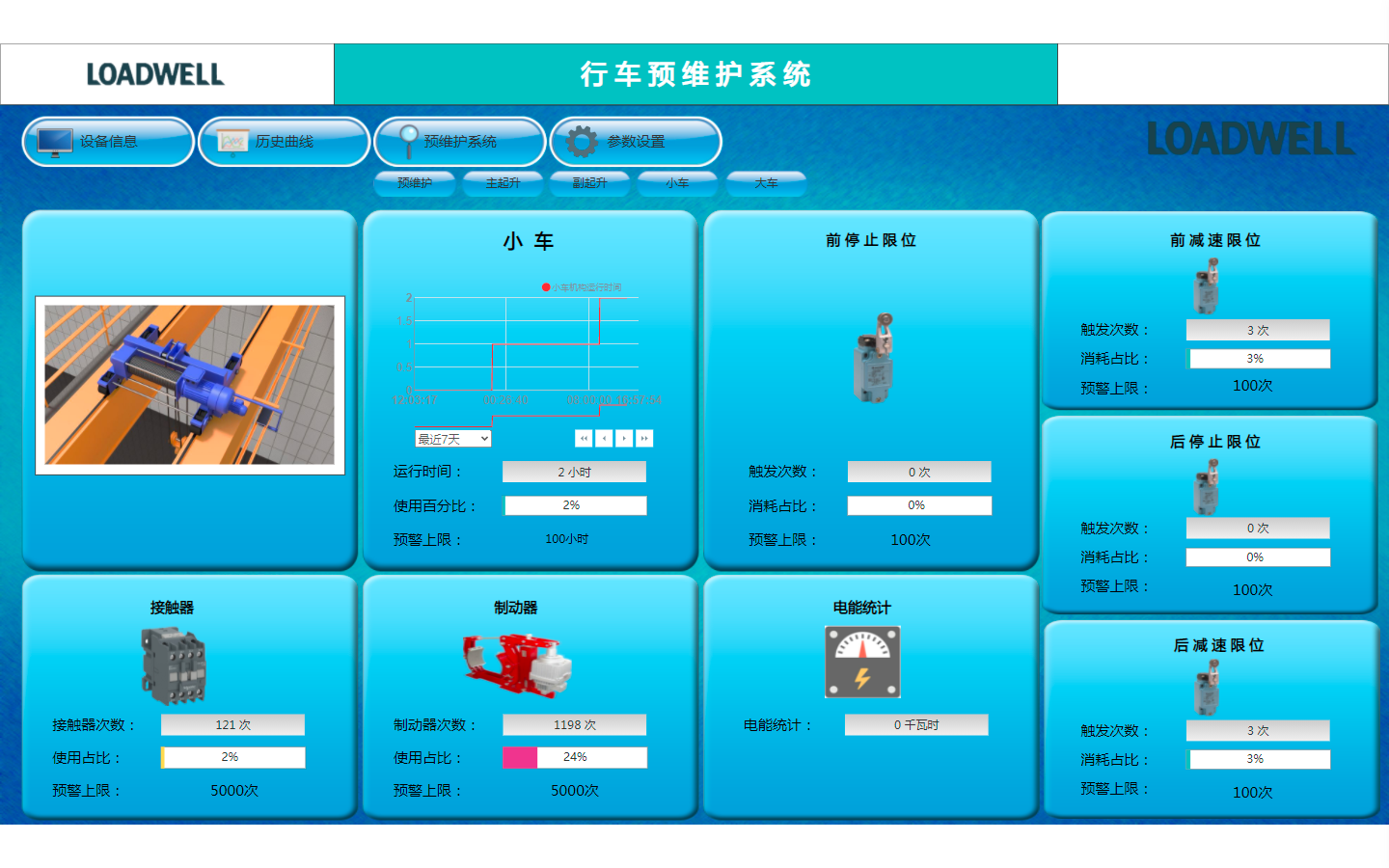

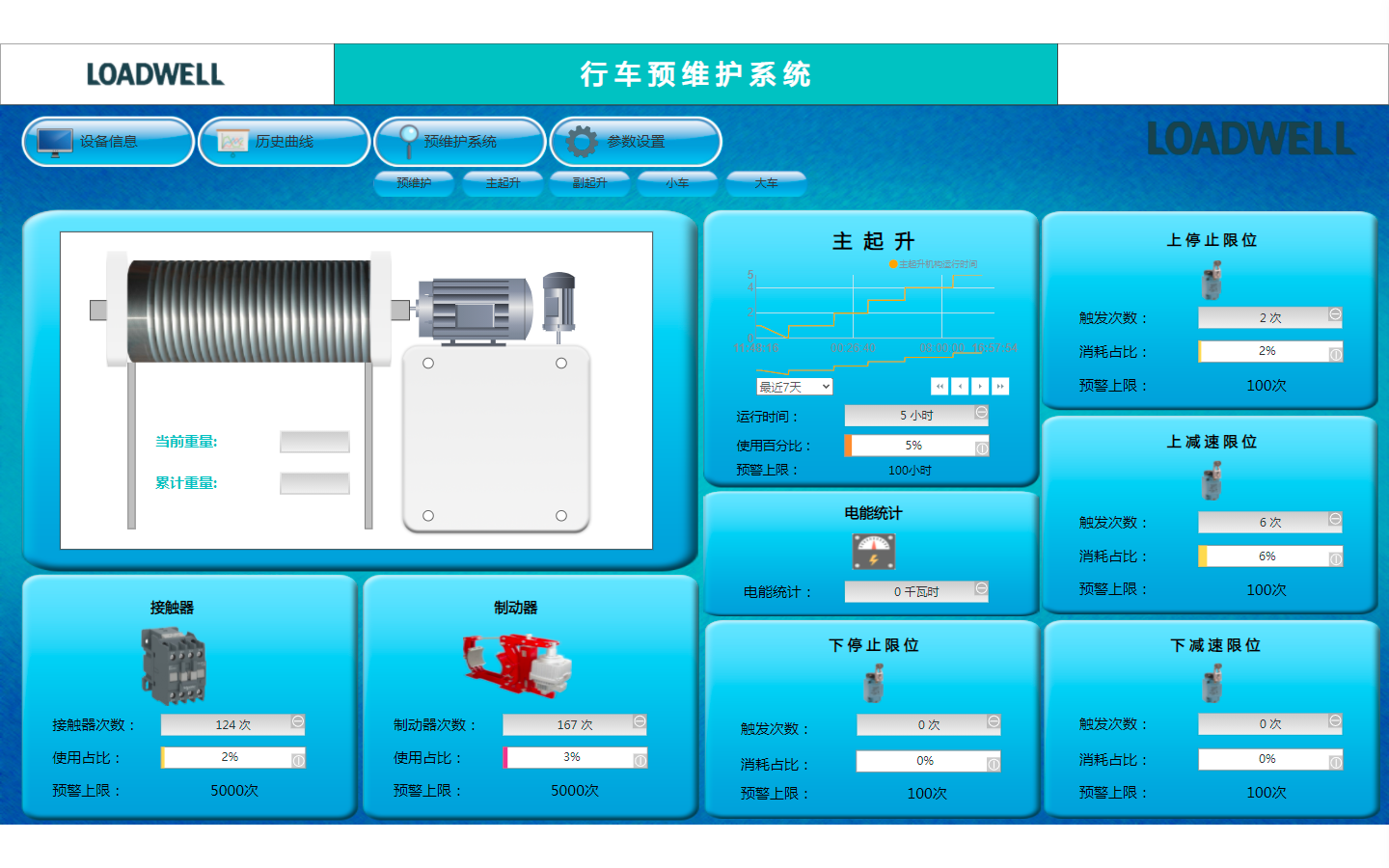

五、预维护系统

(1)    起重机的运行时间存储统计、显示及数据设置（大保养周期）；

(2)    各机构的运行时间存储统计、显示及数据设置（各机构保养周期）；

(3)    主接触器启动次数存储统计、显示及数据设置（接触器保养周期）；

(4)    各机构制动器接触器的吸合次数存储统计、显示及数据设置（制动器接触器保养更换周期）；

(5)    刹车片磨损量实时存储统计、显示及数据设置（刹车片维护更换周期）

(6)    急停次数存储统计、显示及设置（传动轴检查保养周期）；

(7)    根据起升机构运行时间、钢丝绳维护保养手册来预测钢丝绳的使用寿命，给出寿命预警及报警。

六、结束语

行车云平台监控系统通过基于设备运行数据的预测分析和主动维护，实现设备/资产可用性和性能表现最优化，并实现关键性设备的持续运转，避免故障停机所造成的高额成本代价。
