一．      引言

港口起重设备监视系统（Crane Monitoring System）简称CMS系统，该系统是采用最前沿的软件开发、网络通讯、虚拟现实仿真技术，将港口大型起重设备的监视与管理功能结合在一起，突破了传统的监视或管理软件的应用局限，实现了设备的监视与管理一体化的功能，系统中还融入进了先进的HMI技术和强大的数据管理功能，从而构成了一个具有设备监视、维护、保养、预防、管理为一体的管理平台，真正实现大型起重设备的监视管理的信息要求，是协助企业实现设备高效使用预防保养和信息化管理的重要手段。CMS系统可分为本地CMS（简称LCMS）和远程CMS（简称RCMS）。本系统以提高起重设备的容量及生产效率为目的，可按用户需要提供全面的系统解决方案。并将各内部的各个独立的系统LCMS、RCMS、生产管理系统、计算机维护管理系统等连成网络并纳入统一平台，配合现有的或新的管理系统进行集中管理，从而使码头的信息化建设进入更高层次的管理阶段。

二．      系统特性

    1.   实时性

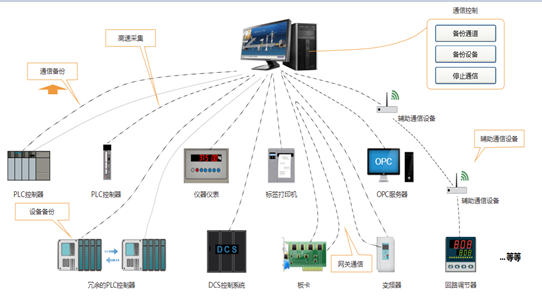

CMS软件是采用最新的工业以太网通讯技术，高效实时地从PLC中获取控制及状态信息。上位机与PLC的通讯速率最高可达到30MS一次。采用高效专业HMI CMP工控软件，使实时监视画面的刷新率达到最高。

2.   网络性

RCMS系统可基于先进的客B/S或C/S体系架构开发，各个RCMS客户端都可以即时通过网络查看任一台吊车设备的工作状态。管理人员可以随时看到设备工作运行状态，极大地提高了维修和管理的方便性和准确性，使得企业的设备维护和信息管理更便捷。

3.   安全性

CMS系统采用数据库管理体系，在CMS上提供基于SQL Server、MySQL等大型企业级数据库管理。同时系统的定期自备份功能，为数据的安全性和可靠性提供了保障。 各个功能模块提供方便的查询功能，将查询信息生成特定的报表，所有的报表均可导入Excel 中进行分析加工，以满足用户的更多要求。

CMS系统将实时监视、故障分析、生产管理、运行维护等功能集于一体，通过合理的功能划分、并有针对性的指导操作者使用。

三．      系统简介

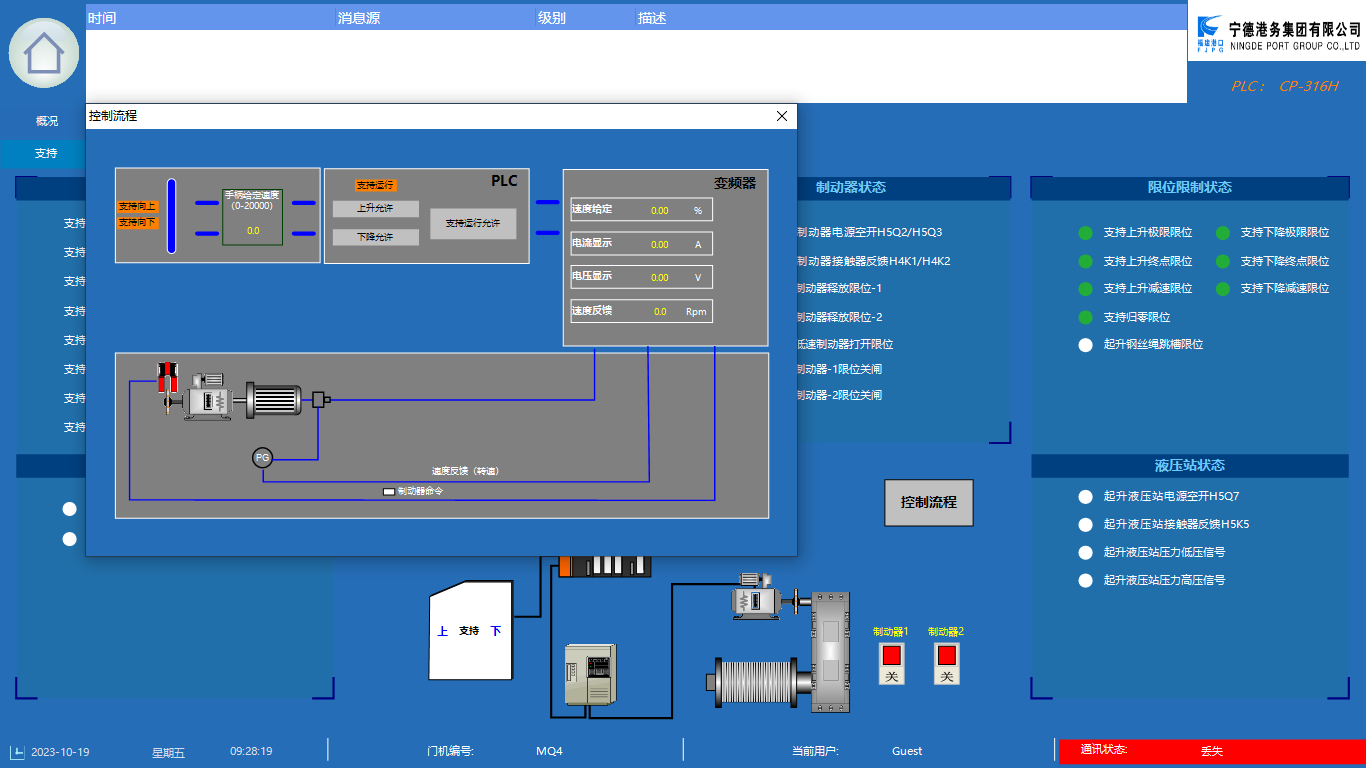

1.实时状态监控

1-1.对设备功能有重要影响的电气系统、子系统以及所有基本元件的状态都实时受到监测，并以直观的状态及图表显示；

1-2.整机的工作状态：软硬件安全连锁、低压电源工况、吊具状态、负载、故障状态、外部工作环境如温度、湿度、风速等信息实时显示在CMS软件中；

1-3.实时动态显示各大机构的工作状态：位置、负载、速度、电压、电流、频率、运行方向、电机温升、风机、制动器、故障状态、驱动器工况、软硬件安全连锁、动作联锁、主要接触器、检测元件、限位开关状态等；

1-4.辅助机构的工作状态：检测元件如限位开关状态、故障状态、接触器、继电器、执行元件工况等；

1-5.通讯状态：显示通讯网络中的所有I/O模块的I/O点状态；

1-6.电源状态：实时显示主控电源、辅控电源、及高压参数等信息；

1-7.控制台信息：实时显示司机操作台的实时操作信息；

2．      故障报警与统计

故障的统计功能：系统能显示当前故障内容、发生及复位时间、所属机构等；历史故障功能：系统能以开始时间结束时间来查询故障发生的内容，发生复位时间，类型（轻/重），发生频率等，并能将查询出的故障的信息生成报表。

3．数据报表曲线查询

 CMS软件可实时显示起重机电流，电压，速度等参数的实时曲线，也可通过历史曲线追溯已发生的起重机参数，更加直观的了解起重机设备的运行状态。

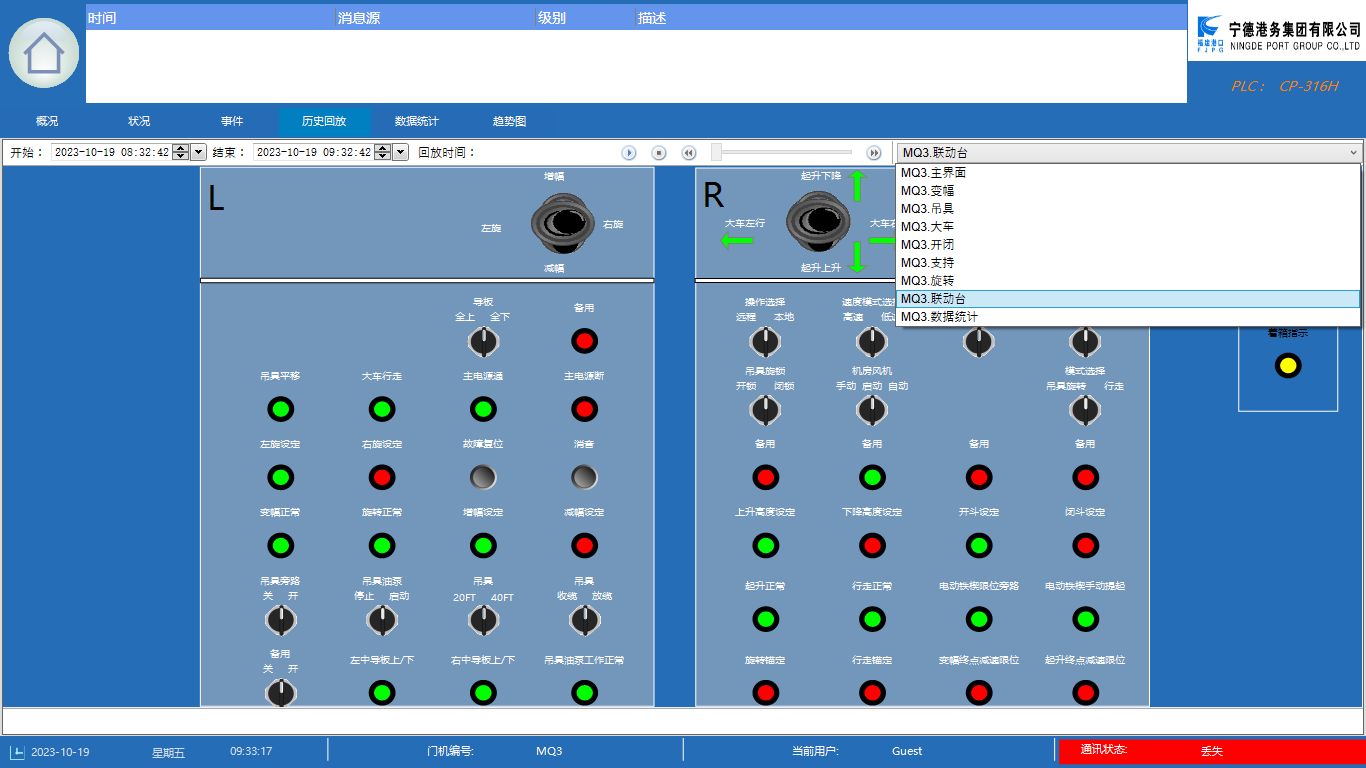

4．历史回放

 CMS软件具有历史回放，所有CMS上的相关界面，通过历史回放控件可选择回放的页面，可以调节播放快慢，通过回放更加真实，有效的还原当时结构发生的变换，以及操作。
