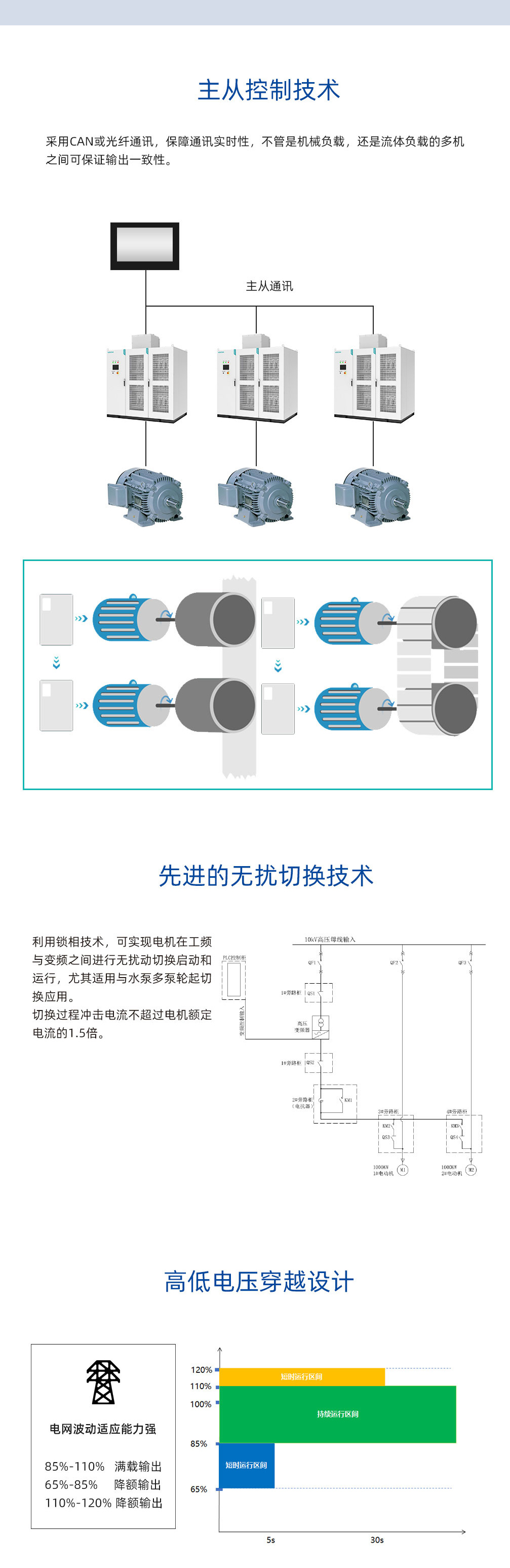

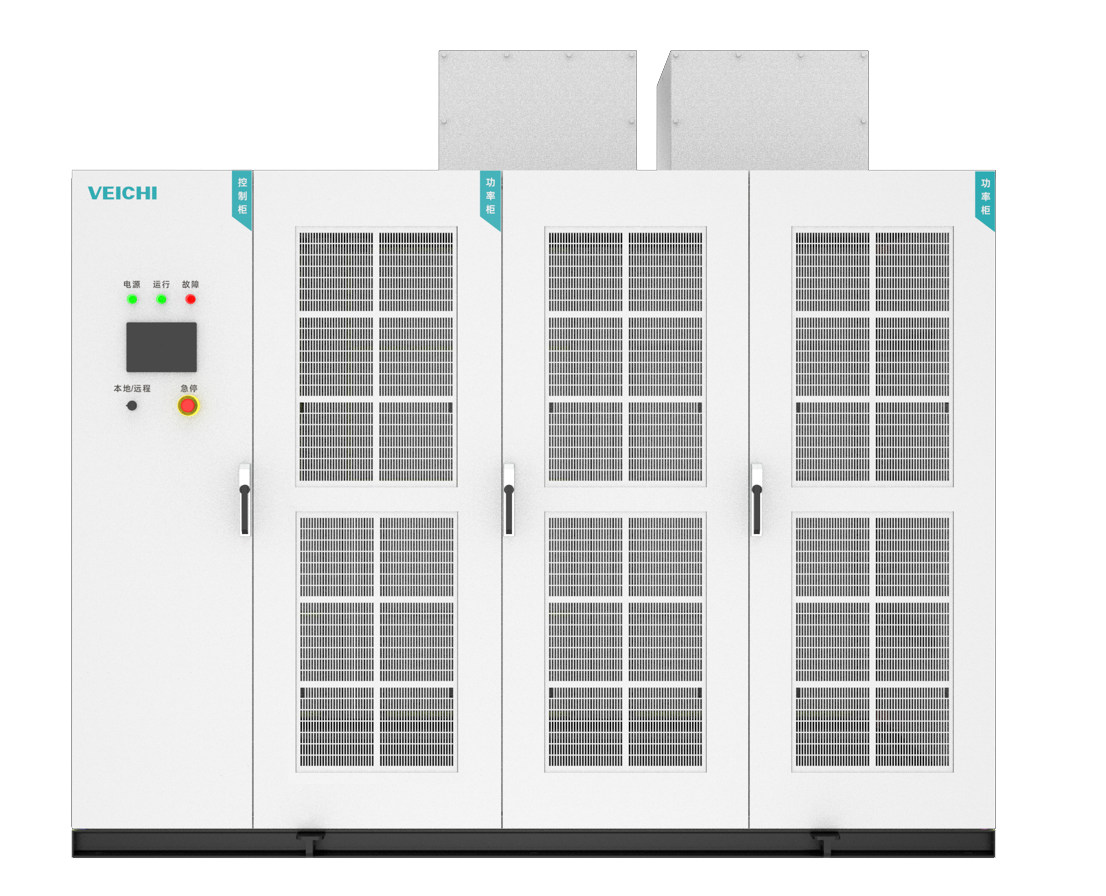

项目 | 规范 | ||
输入
| 电压等级 | 3kV/3.3kV/6kV/6.6kV/10kV/11kV | |
电压波动范围 | -15%~+10% | ||
电压频率 | 50/60Hz；±5% | ||
功率因素 | ≧0.97（满载时） | ||
| 系统效率 | ≧96%（满载时） | ||
电流谐波 | ≦4% | ||
输出 | 电压范围 | 0~额定输入电压 | |
频率范围 | 0~120Hz(可定制) | ||
电流谐波 | ≦4% | ||
| 控制电源 | 电压范围 | 三相四线制380V，±10%，50/60Hz | |
额定容量 | 不小于10kVA | ||
| 控制特性 | 控制方式 | V/F控制；无PG矢量控制(SVC)；有PG矢量控制(FVC) | |
调速比 | 1:50（VF）；1:100（SVC）；1:200（VC） | ||
速度控制精度 | ±1%（VF）；±0.4%（SVC）；±0.2%（VC） | ||
转矩响应时间 | ＜200ms（SVC）；＜100ms（VC） | ||
启动转矩 | 0.5Hz 150%额定转矩(SVC)；0Hz 180%额定转矩(VC) | ||
过载能力 | 120%： 60s | ||
加减速时间 | 0-3600s(可定制) | ||
| 用户端子 | 开关量输入 | 8路数字量输入（可扩展，可编程， 其中兼容包含1路高速脉冲输入，输入范围为：0~50kHz） | |
开关量输出 | 8路数字量输出（可扩展，可编程， 其中兼容包含1路高速脉冲输入，输入范围为：0~50kHz） | ||
继电器输出 | 8路继电器输出（可选配扩展，可编程） | ||
模拟量输入 | 4路：AI1、AI2、AI3、AI4：-10~+10V/0~20mA | ||
模拟量输出 | 5路：AO1、AO2、AO3、AO4、AO5：0~+10V/0~20mA | ||
| 保护功能 | 系统保护 | 过流、过压、欠压、电机过载、变频器过载、缺相， 过热、温控仪故障、门禁故障、通讯故障等 | |
单元保护 | 欠压、过压、电源、过热、输入缺相、模块故障、 电源故障、通讯故障、旁路失败等 | ||
| 其他 | 人机界面 | 触摸屏 | |
通讯方式 | 支持Ｍodbus协议(提供标准RS485接口)，CANopen， Profibus DP，Profinet和以太网方式可选配 | ||
安装方式 | 机柜安装 | ||
防护等级 | IP30 | ||
噪音等级 | ≤75dB | ||
进出线方式 | 下进下出，其他方式选配 | ||
冷却方式 | 强制风冷 | ||
控制电源 | AC 380V±10% | ||
MTBF | 50000h | ||
环境温度 | -5℃~+40℃, 40 ℃以上可降额使用，最高运行温度50℃； 每升高1℃，降额容量1.5% | ||
环境湿度 | 5%~95%，无凝露 | ||
海拔高度 | 1000m以下，超过1000m需降额使用， 每升高100m，降额容量的1% | ||
存储环境 | 应存放于无尘、无阳光直射、无可燃或腐蚀性气体、 无油污、无水蒸气和振动的场合 | ||
振动幅度 | 0.59g以下 | ||
