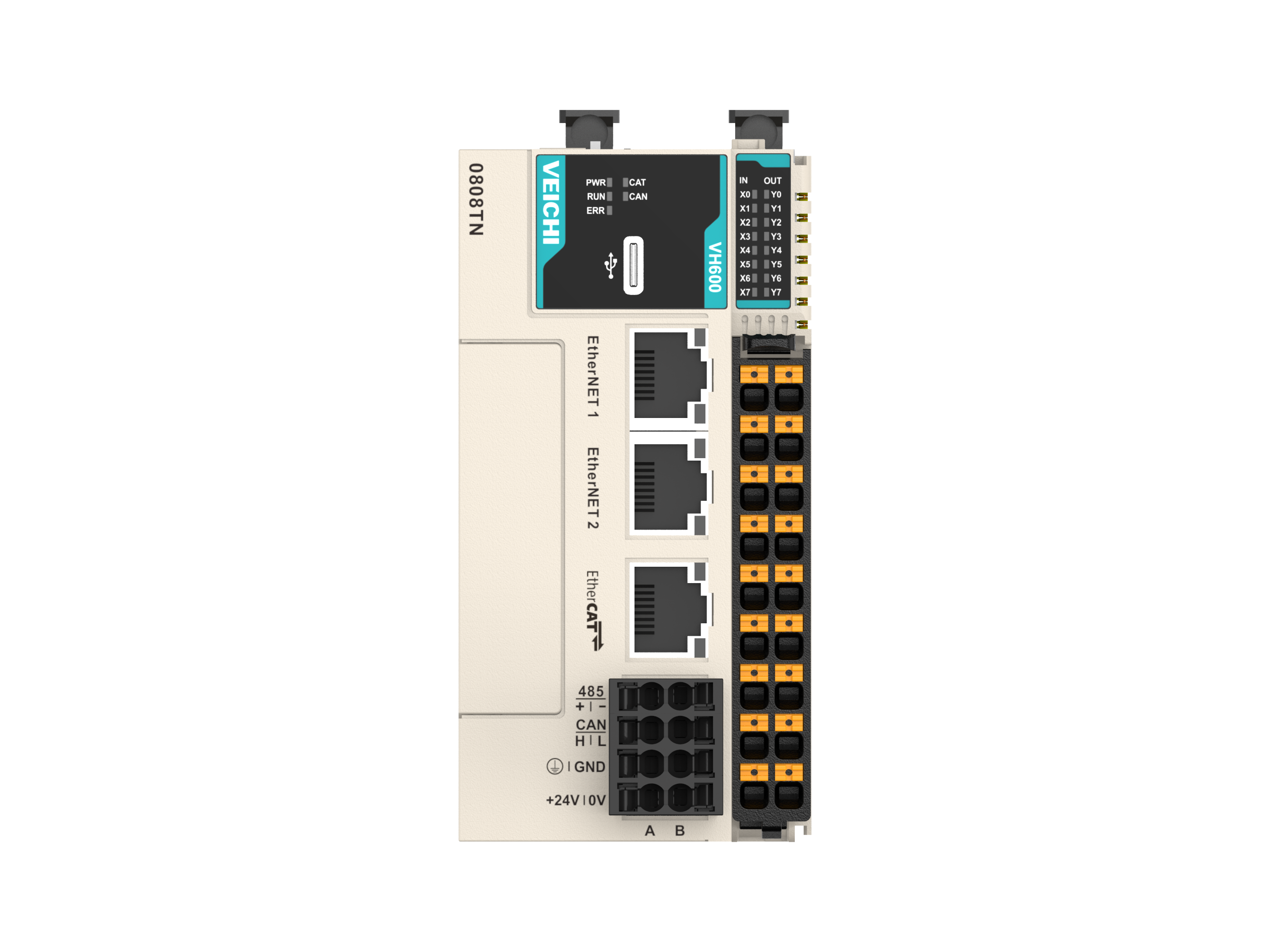

VH600系列中型PLC控制器主要应用于： 新能源 、物流、光伏、机床、包装机械、自动化装配系统等工业智能控制领域。
项目 | 规格 | ||||||||
CPU型号 | VH600-0808TN | VH600-0808TP | VH601-0808TN | VH601-0808TP | VH602-0808TN | VH602-0808TP | VH603-0808TN | VH603-0808TP | |
输入电源类型 | DC24V士10%，2A，支持短路/反接保护 | ||||||||
程序/数据存储容量 | 程序存储空间10MB，掉电保持512KB（Flash掉电保存），数据容量20MB | ||||||||
本体IO | 8 输入(NPN)， 8输出(NPN) | 8 输入(PNP)， 8输出(PNP) | 8 输入(NPN)， 8输出(NPN) | 8 输入(PNP)， 8输出(PNP) | 8 输入(NPN)， 8输出(NPN) | 8 输入(PNP)， 8输出(PNP) | 8 输入(NPN)， 8输出(NPN) | 8 输入(PNP)， 8输出(PNP) | |
通讯规格 | EtherNet | EtherNet*2(单IP，内置交换机) 支持程序上下载功能 Modbus-TCP主站（做客户端最大16个服务端，） Modbus-TCP从站（做服务端最大8个客户端） 支持EtherNet/IP主站功能，最多连接32个从站。 | |||||||
EtherCAT | EtherCAT*1 | ||||||||
串口数量 | 最大可支持3路串口。本体集成1路(RS-485)+可扩展卡2路(RS-485)。 单路支持 31 个从站。 | ||||||||
CAN通讯 | 本体支持1路CAN (最大31个从站) | ||||||||
EtherCAT规格 | EtherCAT轴数 | 128轴 (不含脉冲轴和虚轴) | 128轴 (不含脉冲轴和虚轴) | 8轴 (不含脉冲轴和虚轴) | 8轴 (不含脉冲轴和虚轴) | 16轴 (不含脉冲轴和虚轴) | 16轴 (不含脉冲轴和虚轴) | 32轴 (不含脉冲轴和虚轴) | 32轴 (不含脉冲轴和虚轴) |
EtherCAT从站 | 最大支持128个EtherCAT从站 | ||||||||
典型通信周期 | 1ms周期16轴同步 | ||||||||
高速IO | 高速输入 | 支持脉冲输入, 最大4轴(编码器轴)/8路200K、支持AB相、脉冲+方向、CW/CCW、单相计数 | |||||||
高速输出 | 支持脉冲输出，最大4轴(脉冲轴)/8路 200K、支持AB相、脉冲+方向、CW/CCW | ||||||||
扩展能力 | 扩展模块 | 支持右扩展VH系列模块(16个) | |||||||
左扩展卡 | 支持左扩展VH(串口、数字量、模拟量、RTC 时钟)模块1个 | ||||||||
TF卡 | 本体自带TF卡接口（支持固件升级和程序导入\导出） | ||||||||
Type-C接口 | Type-c(支持程序上下载调试) | ||||||||
运动控制功能 | 单轴/多轴运动、插补运动、电子凸轮\电子齿轮、G代码、机器人等 | ||||||||
编程软件 | CODESYS 64 3.5.19.10以上 | ||||||||
