作为我国能源安全与电网稳定的“压舱石”，火力发电占全国总装机容量的42.28%。在火力发电系统中，凝结泵作为维持“汽-水”循环连续性的关键动力设备，直接影响机组运行的安全性和经济性。
面对碳中和目标与智能化转型的双重挑战，BSport体育官网电气创新推出以ACH200系列高压变频器为核心的凝结泵撬装解决方案，为传统火电的智能化、高效化转型提供技术支撑，并成功应用于新疆某火力发电厂，显著提升了系统能效和运行可靠性。
项目分析
项目概况
新疆某火力发电厂凝结泵变频改造项目面临多重技术挑战
核心改造难点
1
复杂施工环境：
·现场场地、线缆桥架固化，二次更改难度大
2
严苛性能要求：
·响应速度：快速响应上级主控启动和调速指令
·控制精度：高精度调频控制
·运行稳定性：年故障停机时间短，要求长期稳定运行
3
特殊工程需求：
·空间限制：现场安装空间有限，对撬装尺寸要求极高
·服务响应：专业人员长期配合，安装到调试全程参与
BSport体育官网方案

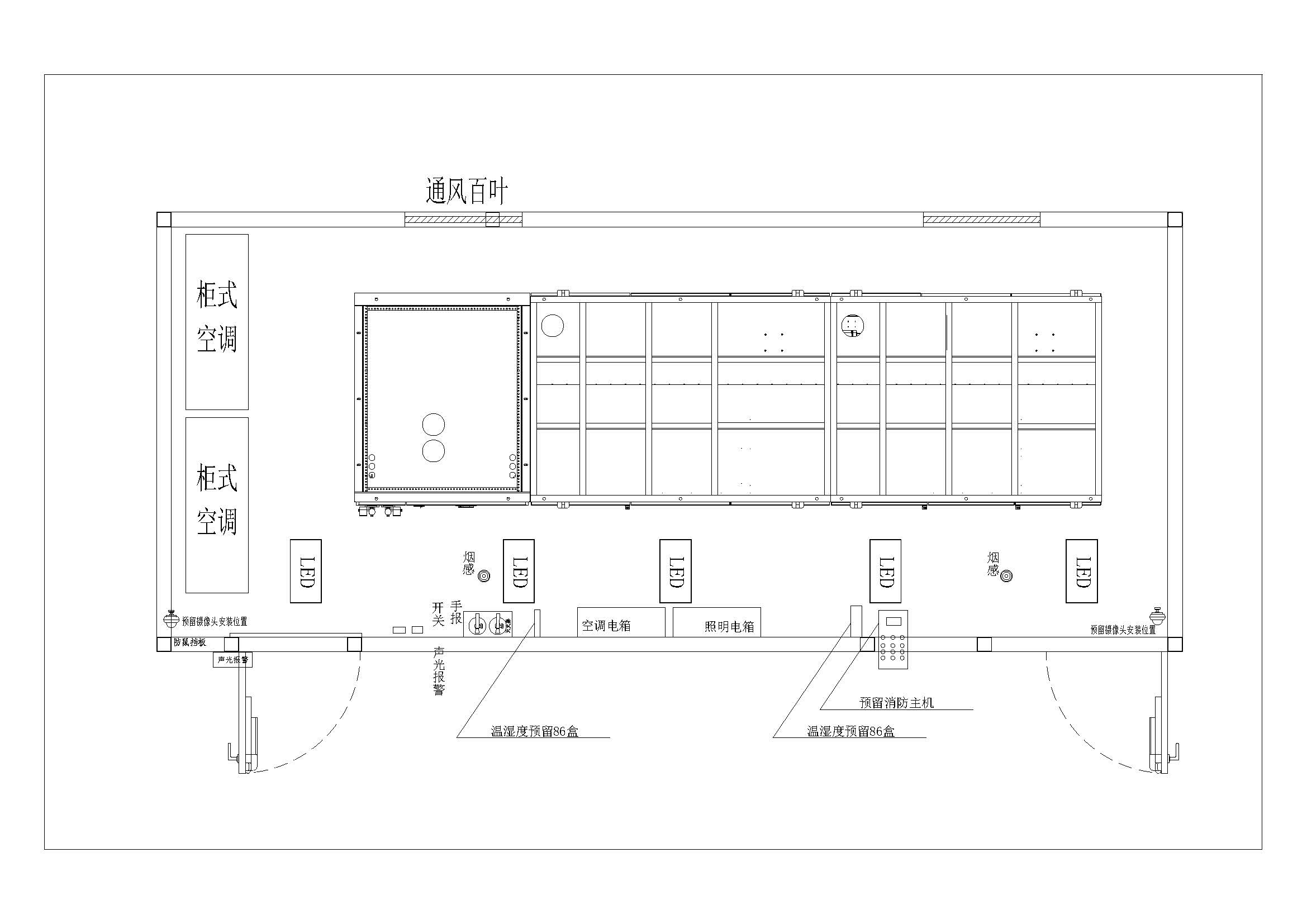

BSport体育官网依据现场实际需求与工况特点，量身设计出整套即放即用的撬装改造方案，全方位保障设备高效稳定运行。
核心驱动保障
BSport体育官网ACH200系列高压变频器配置手自一体旁路柜，确保设备长期稳定运行，实现智能调节、节能降耗。
高效散热系统
集成工业级制冷空调，形成内部循环散热系统。有效减少外部环境污染对设备的影响，显著延长变频器使用寿命，并降低维护成本。
智能安全监测
配备烟感报警装置，实时监测烟雾浓度，实现火灾早期预警，保障设备及人员安全。
便捷运维设计
内置室内照明装置，为日常巡检和维护提供便利。

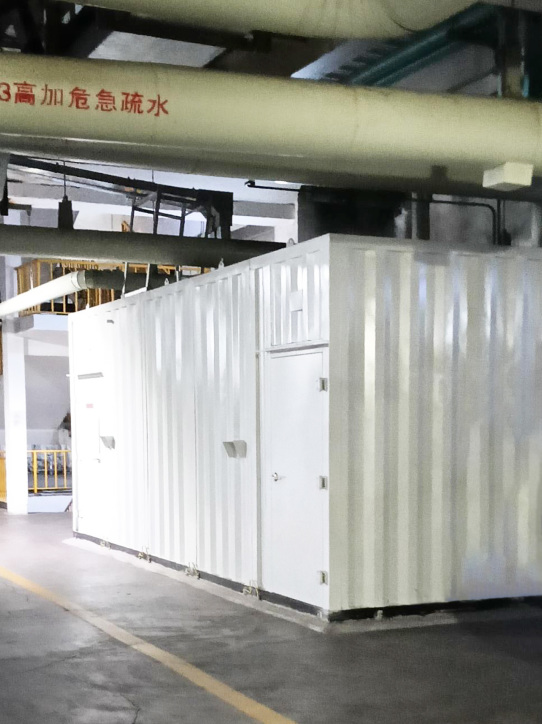

撬装集成模块
预集成设计大幅缩短安装周期；集成化布局有效节省空间；运输与部署灵活便捷，减少现场接线误差，显著提升设备运行可靠性；模块化结构便于后期维护与拆卸；且具备高防护等级，可达IP54。
核心技术优势
出色的电能质量与效率
采用功率单元串联的高-高方案，通过多绕组高压移相变压器，二次侧绕组中流过的电流，在变压器一次侧叠加时，形成非常逼近正弦波的电流波形。经过实际测试，50Hz运行时，网侧电流谐波 < 2％，电机侧输出电压谐波 < 1.5％（即使在40Hz时，仍然 < 2％），成套装置的效率 > 97％，功率因数 > 96％，完全满足了IEEE 519－1992对电压、电流谐波含量的要求。同时，自主开发的专用PWM控制方法，可降低输出电压谐波1~2%。

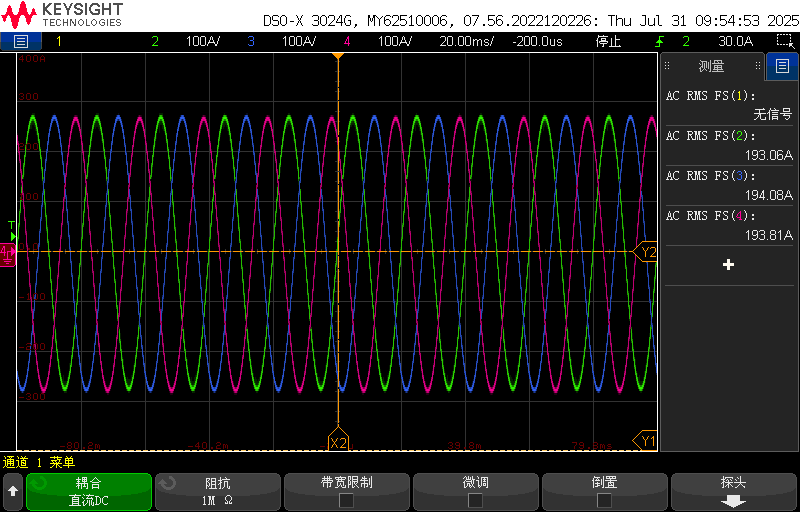

（输入输出电压电流波形）

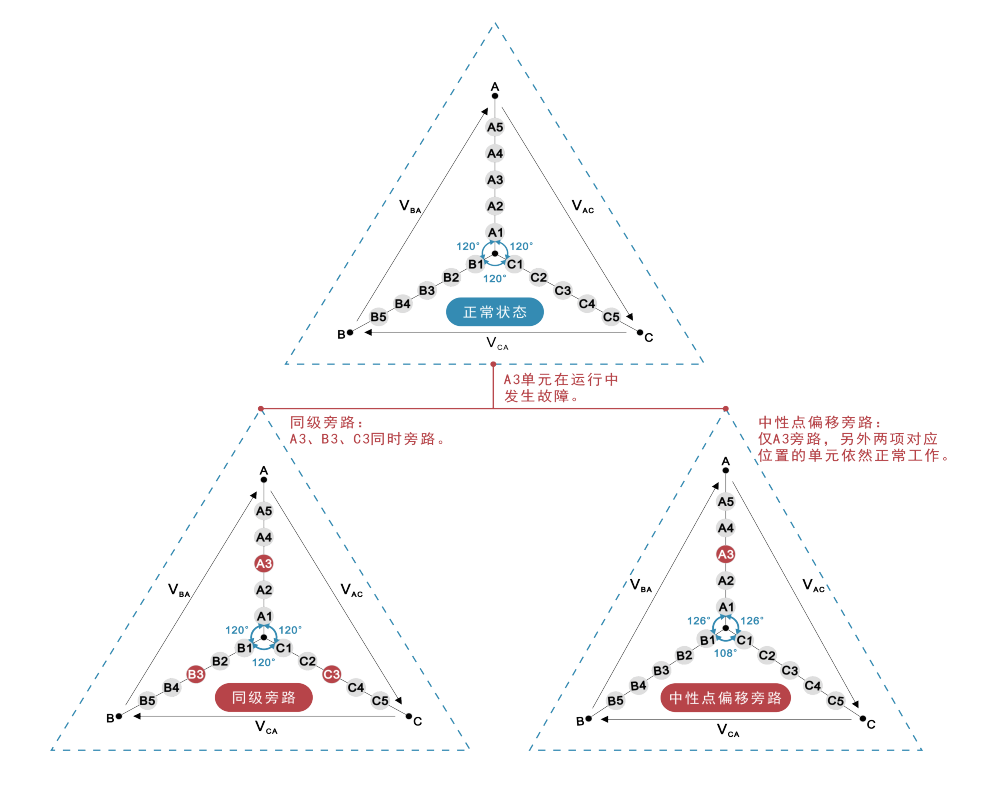

先进的故障单元旁路运行
为了提高系统的可靠性，整个变频调速系统中考虑了一定的输出电压余量，且在各功率单元内部增加了旁路电路。当某个功率单元出现故障时，可以自动监测故障并启动旁路电路，保障系统持续运行。同时若是在配置自动旁路柜的情况下，旁路单元数量超过允许值，会自动切换至工频运行，保证生产正常。这种控制方法处于国际先进，国内领先水平，将大大提高系统的可靠性。
（单元旁路技术）
高性能控制技术
采用DSP+FPGA+ARM三芯控制（优质进口芯片），实现了高性能矢量控制。支持恒转矩负载下的快速动态响应，具备加减速自适应功能，还可根据工况自动优化加减速时间，在电流安全范围内快速达到设定转速。同时，系统自动识别电机转速，实现无感状态下的直接启动、加速、减速和停机，自带反馈能量自动限制功能，确保其在安全范围内运行。
高可靠双电源供电
控制电源可实现外部380V供电和高压电源辅助供电双路电源自动切换。若两路电源均故障时，可配置UPS，为控制系统提供足够时间安全停机、发出警报并完整记录故障状态参数。

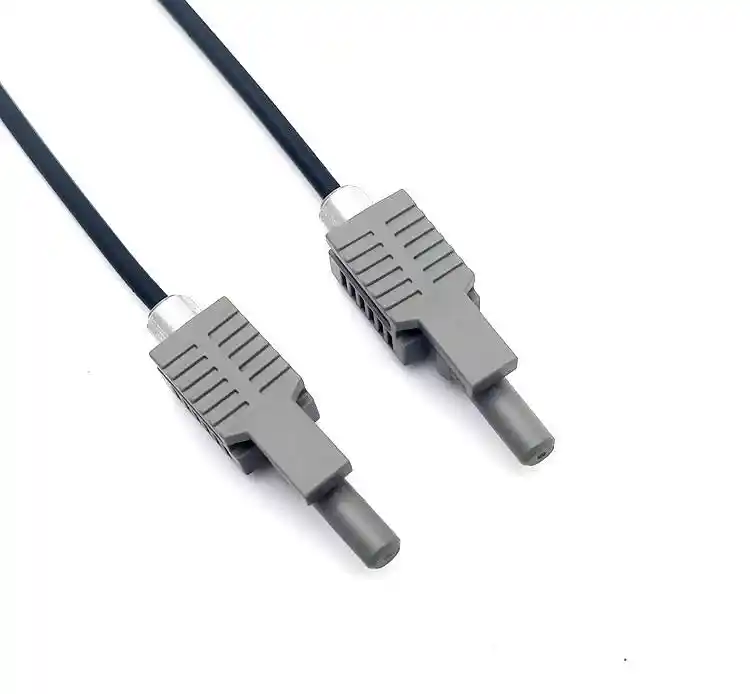

抗干扰光纤通讯
关键驱动信号采用高速光纤通信，有效隔离电磁干扰，提升系统稳定性。

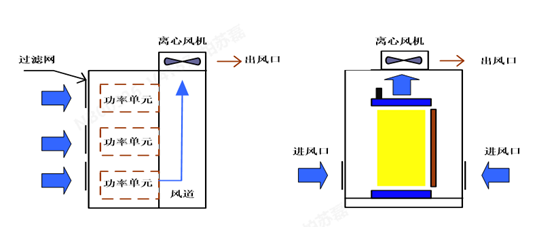

高效散热与温度监控
整流变压器有完善的温度监控功能，保证机器安全可靠。且采用独特设计的功率柜风道，确保主要发热元件（IGBT、散热器等）高效散热，提升系统过载能力。

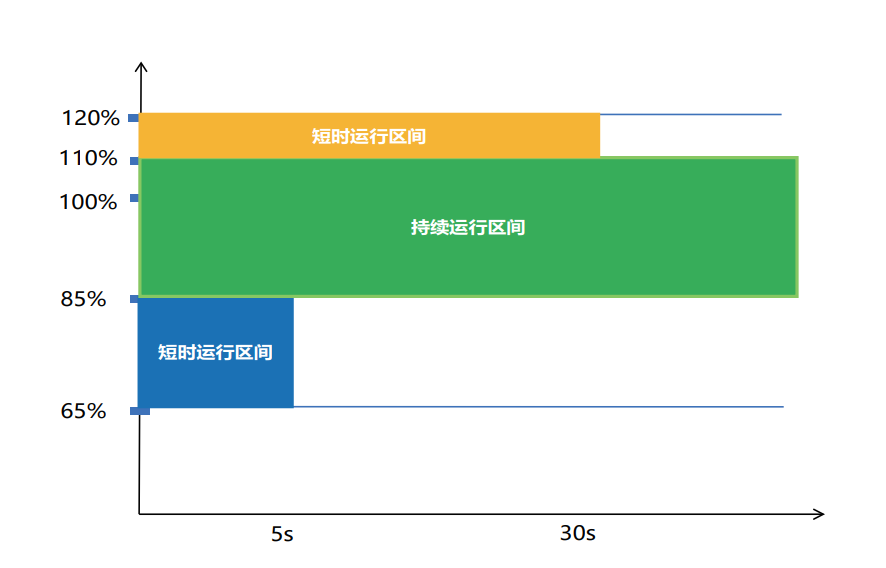

强大电网自适应能力
1）宽电压范围：电网电压在-15%~+10%范围内波动时，系统可正常工作。
2）自适应调节：在电网波动时，变频器能根据当前电网强度智能调整运行状态。

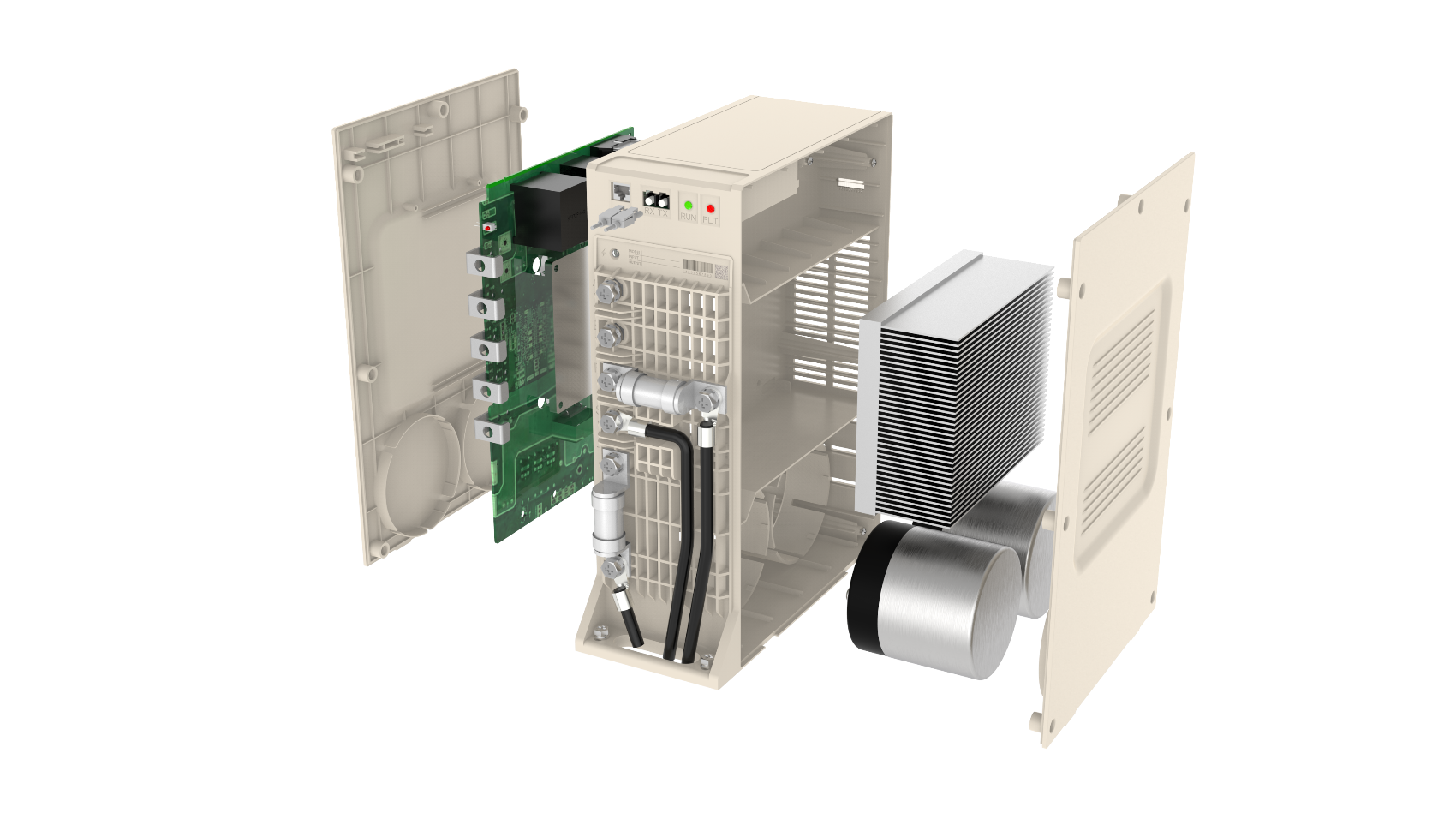

优异的单元与元器件设计
采用独立密闭风道设计，功率器件与风道完全密封隔离，提供最佳防尘、防腐蚀效果。高性能金属薄膜母线电容设计，具备较好的高纹波电流处理能力。宽温域运行，失效安全，降低对相邻器件损害及维护成本，使用寿命长，且适合长期备件存储。

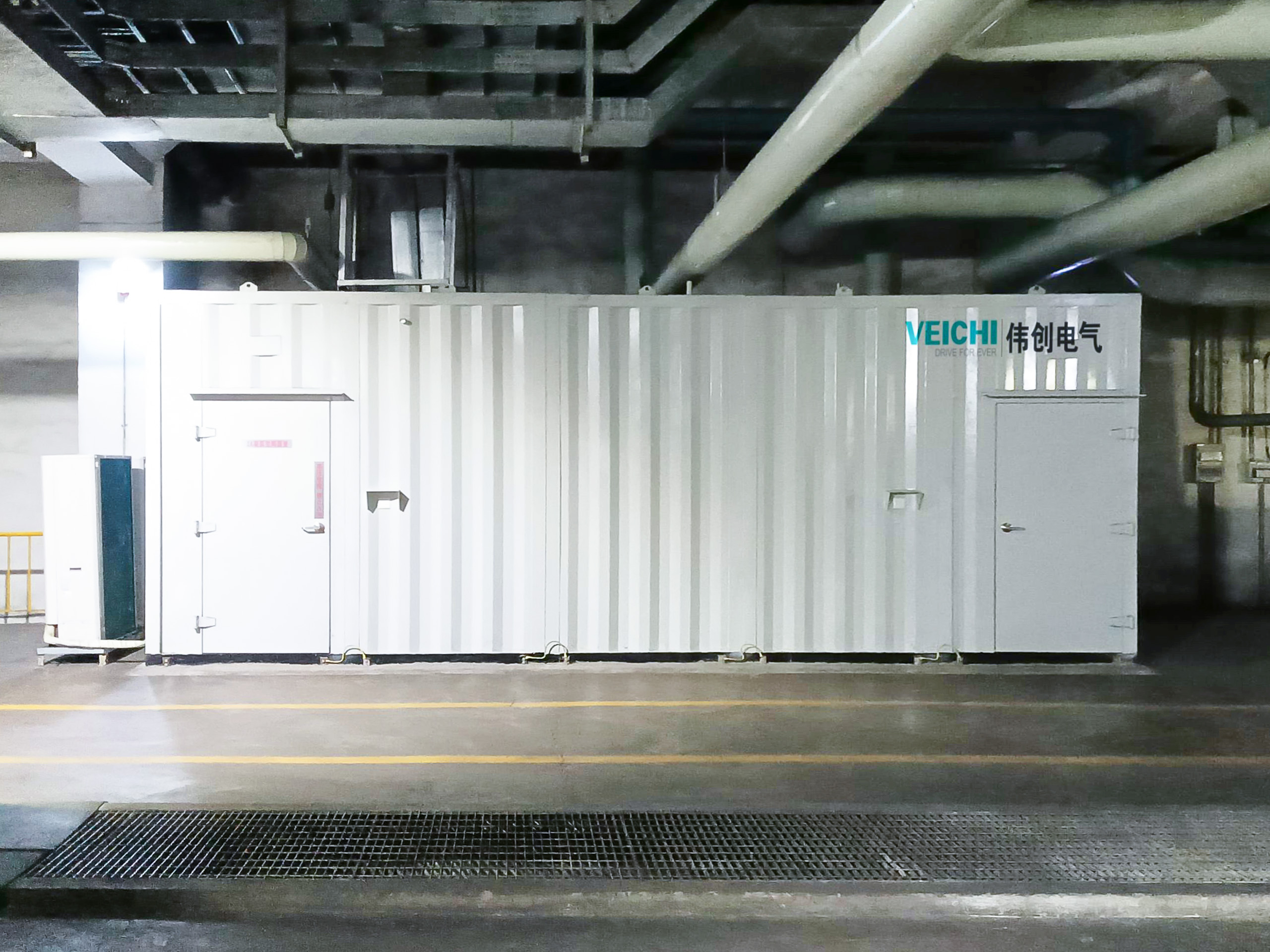

ACH200系列高压变频撬装解决方案的成功实践，是BSport体育官网技术实力的有力见证。未来，BSport体育官网电气将持续完善和创新场景化解决方案，以满足市场的不断变化和客户的多元化需求，助力各行业绿色低碳发展。
